本實用新型公開了一種煙氣脫硫脫硝廢水處理裝置包括：一段預沉單元;二段中和沉淀單元，所述二段中和沉淀單元的頂部連通于一段預沉單元;三段中和沉淀加藥單元，所述三段中和沉淀加藥單元的頂部連通于所述二段中和沉淀單元;四段中和沉淀加藥單元，所述四段中和沉淀加藥單元的頂部連通于所述三段中和沉淀加藥單元;其中，所述四段中和沉淀加藥單元包括依次連通的四段中和槽、三級沉淀池和PH回調槽所述四段中和槽連通于所述三段中和沉淀加藥單元。該煙氣脫硫脫硝廢水處理裝置煙氣脫硫脫硝廢水處理效果更佳，能夠提高有機物及重金屬離子的去除率。
權利要求書
1.一種煙氣脫硫脫硝廢水處理裝置，其特征在于，所述煙氣脫硫脫硝廢水處理裝置包括：
一段預沉單元;
二段中和沉淀單元，所述二段中和沉淀單元的頂部連通于一段預沉單元;
三段中和沉淀加藥單元，所述三段中和沉淀加藥單元的頂部連通于所述二段中和沉淀單元;
四段中和沉淀加藥單元，所述四段中和沉淀加藥單元的頂部連通于所述三段中和沉淀加藥單元;
其中，所述四段中和沉淀加藥單元包括依次連通的四段中和槽、三級沉淀池和PH回調槽所述四段中和槽連通于所述三段中和沉淀加藥單元。
2.根據權利要求1所述的煙氣脫硫脫硝廢水處理裝置，其特征在于，所述一段預沉單元為預沉池，所述預沉池上部設置有一段集水堰及一段排水管，底部設置有一段污泥斗及一段排泥管。
3.根據權利要求1所述的煙氣脫硫脫硝廢水處理裝置，其特征在于，所述二段中和沉淀單元包括依次連通的二段氧化槽、二段中和槽及一級沉淀池，所述二段氧化槽連通于所述一段預沉單元。
4.根據權利要求3所述的煙氣脫硫脫硝廢水處理裝置，其特征在于，所述二段氧化槽上部設置有二段氧化加藥管，底部設置有二段穿孔曝氣管;所述二段中和槽上部設置有二段中和加藥管，底部設置有二段穿孔曝氣管;所述一級沉淀池上部設置有一級集水堰及一級排水管，底部設置有一級污泥斗及一級排泥管。
5.根據權利要求4所述的煙氣脫硫脫硝廢水處理裝置，其特征在于，所述二段氧化加藥管連通于硫酸亞鐵加壓罐及雙氧水加藥罐，所述二段中和加藥管連通于氫氧化鈉加藥罐。
6.根據權利要求1所述的煙氣脫硫脫硝廢水處理裝置，其特征在于，所述三段中和沉淀加藥單元包括依次連通的三段中和槽及二級沉淀池所述三段中和槽連通于所述二段中和沉淀單元。
7.根據權利要求6所述的煙氣脫硫脫硝廢水處理裝置，其特征在于，所述三段中和槽的頂部連通于所述二級沉淀池，所述三段中和槽上部設置有三段加藥管、三段進水管及三段攪拌器;所述二級沉淀池上部設置有二級集水堰及二級排水管，底部設置有二級污泥斗及二級排泥管。
8.根據權利要求7所述的煙氣脫硫脫硝廢水處理裝置，其特征在于，所述三段加藥管連通于氫氧化鈣加藥罐。
9.根據權利要求1所述的煙氣脫硫脫硝廢水處理裝置，其特征在于，所述四段中和槽上部設置有四段加藥管、四段進水管及四段攪拌器;所述三級沉淀池上部設置有三級集水堰及三級排水管，底部設置有三級污泥斗及三級排泥管;所述PH回調槽上部設置有PH回調加藥管、PH回調攪拌器及出水管。
10.根據權利要求9所述的煙氣脫硫脫硝廢水處理裝置，其特征在于，所述四段加藥管連通于氫氧化鈉加藥罐，所述PH回調加藥管連通于硫酸加藥罐。
說明書
煙氣脫硫脫硝廢水處理裝置
技術領域
本實用新型屬于廢水處理領域，更具體地，涉及一種煙氣脫硫脫硝廢水處理裝置。
背景技術

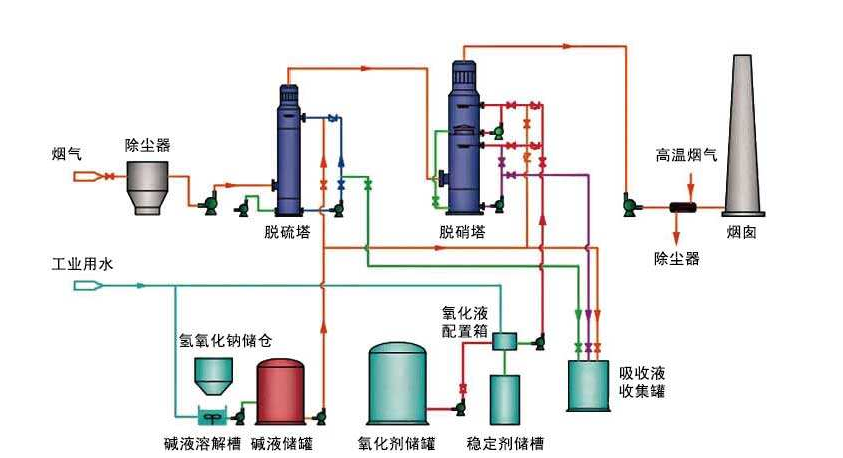

鍋爐煙氣濕法脫硫(石灰石/石膏法)過程產生的廢水來源于吸收塔排放水。為了維持脫硫裝置漿液循環系統物質的平衡，防止煙氣中可溶部分即氯濃度超過規定值和保證石膏質量，必須從系統中排放一定量的廢水，廢水主要來自石膏脫水和清洗系統。廢水中含有的雜質主要包括懸浮物、過飽和的亞硫酸鹽、硫酸鹽以及重金屬，其中很多是國家環保標準中要求嚴格控制的第一類污染物。
石灰石—石膏法是目前使用中最廣泛的一種煙氣脫硫法。脫硫廢液一般呈酸性(pH4～6)，懸浮物質量分數為9000～12700mg/L，一般含汞、鉛、鎳、鋅等重金屬以及砷、氟等非金屬污染物。所以，脫硫廢水的處理主要是以化學、機械方法分離重金屬和其它可沉淀的物質，如氟化物、亞硫酸鹽和硫酸鹽。
在消化、吸收和引進國外先進脫硫技術的基礎上，隨著環境保護工作的逐年加強，脫硫廢水的穩妥達標處理也日益得到高度關注，結合國內脫硫廢水的實際情況，一般廠區采用加入堿液、有機硫化物、絮凝劑和適量的助凝劑，通過機械攪拌創造合適的反應梯度使廢水中的大部分重金屬形成沉淀物并沉降下來的化學法工藝來進行處理。但是隨著環保法規的嚴格控制，采用此類工藝對于重金屬的排放無法做到完全達標。
因此有必要研發一種煙氣脫硫脫硝廢水處理效果更佳，能夠提高有機物及重金屬離子的去除率的煙氣脫硫脫硝廢水處理裝置。
實用新型內容
本實用新型的目的是提供一種煙氣脫硫脫硝廢水處理裝置，該煙氣脫硫脫硝廢水處理裝置煙氣脫硫脫硝廢水處理效果更佳，能夠提高有機物及重金屬離子的去除率。
為了實現上述目的，本實用新型提供一種煙氣脫硫脫硝廢水處理裝置，該煙氣脫硫脫硝廢水處理裝置包括：
一段預沉單元;
二段中和沉淀單元，所述二段中和沉淀單元的頂部連通于一段預沉單元;
三段中和沉淀加藥單元，所述三段中和沉淀加藥單元的頂部連通于所述二段中和沉淀單元;
四段中和沉淀加藥單元，所述四段中和沉淀加藥單元的頂部連通于所述三段中和沉淀加藥單元;
其中，所述四段中和沉淀加藥單元包括依次連通的四段中和槽、三級沉淀池和PH回調槽所述四段中和槽連通于所述三段中和沉淀加藥單元。
優選地，所述一段預沉單元為預沉池，所述預沉池上部設置有一段集水堰及一段排水管，底部設置有一段污泥斗及一段排泥管。
優選地，所述二段中和沉淀單元包括依次連通的二段氧化槽、二段中和槽及一級沉淀池，所述二段氧化槽連通于所述一段預沉單元。
優選地，所述二段氧化槽上部設置有二段氧化加藥管，底部設置有二段穿孔曝氣管;所述二段中和槽上部設置有二段中和加藥管，底部設置有二段穿孔曝氣管;所述一級沉淀池上部設置有一級集水堰及一級排水管，底部設置有一級污泥斗及一級排泥管。
優選地，所述二段氧化加藥管連通于硫酸亞鐵加壓罐及雙氧水加藥罐，所述二段中和加藥管連通于氫氧化鈉加藥罐。
優選地，所述三段中和沉淀加藥單元包括依次連通的三段中和槽及二級沉淀池所述三段中和槽連通于所述二段中和沉淀單元。
優選地，所述三段中和槽的頂部連通于所述二級沉淀池，所述三段中和槽上部設置有三段加藥管、三段進水管及三段攪拌器;所述二級沉淀池上部設置有二級集水堰及二級排水管，底部設置有二級污泥斗及二級排泥管。
優選地，所述三段加藥管連通于氫氧化鈣加藥罐。
優選地，所述四段中和槽上部設置有四段加藥管、四段進水管及四段攪拌器;所述三級沉淀池上部設置有三級集水堰及三級排水管，底部設置有三級污泥斗及三級排泥管;所述PH回調槽上部設置有PH回調加藥管、PH回調攪拌器及出水管。
優選地，所述四段加藥管連通于氫氧化鈉加藥罐，所述PH回調加藥管連通于硫酸加藥罐。
本實用新型的有益效果在于：通過多個處理單元的設置可根據實際需要對不同的處理單元投加不同種類藥劑高效去除，同時多個處理單元一體化，占地面積小，對重金屬離子去除效果高，且能夠去除廢水中的部分COD。
